蒸汽渦街流量計如何準確計量蒸汽

時間：2020-07-22　　發布者：杭州米科傳感技術有限公司

蒸汽流量的準確計量一直是計量工作的一個難點，八十年代初期，由于我國儀電工業長期處于較為落后的狀態，蒸汽計量儀表的可靠性、穩定性、自動化程度、功能等方面與國外有著較大的差距，隨著近年來國家高新技術的引進、自主開發工作的加強，特別是一些科研院所對蒸汽流量儀表方面的大力研發，推出了一批適合我國國情、相對廉價、穩定可靠的蒸汽計量儀表，滿足了市場的需要，從而促進了企業管理工作水平的提高，減少了因儀表誤差帶來的矛盾。下面就流量計的選擇談一點個人的體會。

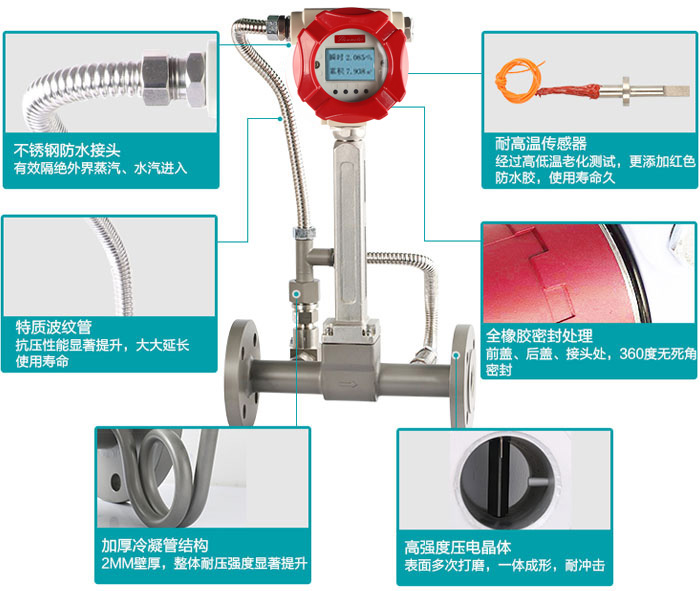

蒸汽渦街流量計

1、避免兩相混合流的產生

用于蒸汽流量的測量原理大部分是采用速度式測量方式，其理論是以單相流體為計算的基礎，如果在管內存在復雜的變相流或汽水兩相流的情況，傳感器得到的信息就不能真實地反映流體的實際情況，嚴重時會對傳感器造成損害，如在熱網管線的末端，由于主管道管徑大，流速慢，在疏水不暢的情況下，輸送到用戶的蒸汽中往往帶有較多的水分，危及儀表安全，同時也造成計量誤差。所以，在流量計安裝時要選擇安裝在管道較高處，并在前端設立疏水系統，以保證進入傳感器的流體為單相流體。

2、對流體的密度進行補償

由于采用速度式測量方式，測量得到的是體積流量，而我們常用的是質量流量的概念，為此就必須由結算儀

3、進行實時的換算，蒸汽的質量流量為：D=V*ρ（t或kg/h）

D：質量流量（kg，或t）

V：體積流量

ρ：蒸汽密度（kg/m3）

由于蒸汽的密度與壓力、溫度有關，在實際的工況條件下隨時在發生變化，為了得到的實時的質量流量，在測量體積流量的同時必須同步采集溫度、壓力值，并將信號送入結算儀進實時運算，得到測量時刻的質量流量值。對于飽和蒸汽，由于飽和壓力和飽和溫度有一一對應的關系，為了達到密度補償?shù)哪康模灰獪y量溫度、壓力中的一個信號即可通過結算儀內部運算得到密度值及相應的質量流量，一般情況下，由于壓力對密度的影響較為靈敏，在測量飽和蒸汽時，較常選用壓力補償?shù)姆绞剑^熱蒸汽密度與溫度、壓力無對應關系，就必須同時對溫度、壓力進行測量，同時進行補償。

3、蒸汽渦街流量計　正確安裝，合理配置管線

正確的安裝是保證蒸汽渦街流量計計量準確的關鍵，不同形式的蒸汽渦街流量計在安裝上有著不同的要求，通用原則是：要求將流量信號轉換器安裝在平直管道上，在測點的前面要求達到40D（D：管徑尺寸），后面為10D,這樣就能充分保證流體達到測量位置時，流體在管內處于均勻狀態，符合流量測量的理論模式的要求，保證測量精度，并將溫度、壓力測點選在流量信號轉換器后面10～20D位置，防止距離過遠造成密度發生偏差。另外還有對不同形式的流量計自身的一些特殊要求加以考慮，只要注意了以上幾個方面，就可基本保證測量的信號達到準確計量的要求。
